Jak sprawdzić gaśnicę CO2: lista kontrolna krok po kroku- Ningbo Kaituo Valve Co., Ltd.

Większość gaśnic informuje o swoim stanie za pomocą małej igły na manometrze. Gaśnica CO2 tego nie robi. Ta różnica polega na tym, że nauczenie się prawidłowego sprawdzania gaśnicy CO2 nie polega tylko na czytaniu tarczy — wymaga innego zestawu kontroli, z których najważniejszą jest ważenie jednostki.

W tym przewodniku przeprowadzimy Cię przez comiesięczną kontrolę wzrokową, metodę ważenia i oznaczenia butli, które określają, czy jednostka CO2 jest nadal zgodna z prawem. Wyjaśnimy również granicę między tym, co możesz zrobić samodzielnie, a tym, czym musi się zająć certyfikowana firma serwisująca sprzęt przeciwpożarowy.

Dlaczego gaśnice CO2 wymagają innego podejścia do kontroli

Gaśnice CO2 uwalniają gazowy dwutlenek węgla pod ciśnieniem. Środek jest przechowywany w postaci cieczy pod własnym ciśnieniem pary, a ciśnienie to pozostaje mniej więcej stałe, aż do momentu, gdy butla będzie prawie pusta. Ponieważ manometr wyglądałby normalnie prawie na całej wysokości, producenci celowo go pomijają. Jedynym mierzalnym zewnętrznie sygnałem, który informuje, ile środka pozostało, jest waga.

Sama butla jest zbiornikiem na gaz pod wysokim ciśnieniem, a nie zwykłą osłoną gaśnicy. W Stanach Zjednoczonych większość butli CO2 ma oznaczenie DOT-3AA lub DOT-3AL i podlega przepisom DOT 49 CFR część 180. Zgodnie z tymi przepisami butla musi zostać poddana testowi hydrostatycznemu co 5 lat. To znacznie krótszy okres niż 12-letni cykl testów hydrostatycznych, powszechny dla gaśnic proszkowych. Dlatego też sprawdzając gaśnicę CO2, sprawdzasz zarówno jej stan operacyjny, jak i zgodność ze zbiornikiem ciśnieniowym.

Jak sprawdzić gaśnicę CO2: comiesięczna wizualna lista kontrolna

Przegląd miesięczny to kontrola wizualna i fizyczna, która nie wymaga użycia gaśnicy. W większości zakładów pracy zadanie to przypisuje się osobie odpowiedzialnej za bezpieczeństwo obiektu lub kierownikowi piętra. Zarówno OSHA 1910.157(e), jak i NFPA 10 wymagają częstego sprawdzania gaśnic, aby upewnić się, że znajdują się one we właściwym miejscu, są widoczne i gotowe. Kompletny miesięczny karnet na jedną jednostkę CO2 powinien zająć około pięciu minut.

Lokalizacja i dostępność

Upewnij się, że gaśnica znajduje się na uchwycie lub haku ściennym, że miejsce jest oznaczone odpowiednim znakiem i że nic nie blokuje dostępu. Jednostka CO2 umieszczona za skrzyniami, półkami lub sprzętem nie jest dostępna, gdy jest potrzebna. Sprawdź także etykietę z instrukcją. Powinien być czysty, czytelny i bezpiecznie przymocowany.

Plomba antysabotażowa i agrafka

Plomba antysabotażowa to plastikowa lub druciana opaska owijana wokół kołka zabezpieczającego i zaworu. Jeśli plomba jest uszkodzona lub jej brakuje, mogło to oznaczać użycie gaśnicy lub wyciągnięcie zawleczki. To nie jest problem kosmetyczny. Zapisz wynik i zaplanuj certyfikowaną inspekcję. Brakujący agrafka powinien natychmiast wyłączyć gaśnicę do czasu sprawdzenia zaworu przez technika.

Korpus cylindra, wąż i róg

Sprawdź cylinder pod kątem głębokich wgnieceń, korozji, wybrzuszeń lub pęknięć, szczególnie wokół kołnierza i podstawy. Rdzę powierzchniową można oczyścić, ale wżery lub przerdzewienia wymagają profesjonalnej opinii. Sprawdź wąż pod kątem pęknięć, zmiękczenia lub poluzowanych połączeń. Następnie sprawdź róg wylotowy. Rogi CO2 są często wykonane z tworzywa sztucznego lub gumy, a pęknięcia łatwo przeoczyć. Uszkodzony róg może sprawić, że gaśnica będzie nieskuteczna lub niebezpieczna w obsłudze. Jeśli urządzenie korzysta z wymiennego klaksonu, zainstaluj nowy Róg CO2 2KG z kolankiem obrotowym przed ponownym powieszeniem go na ścianie.

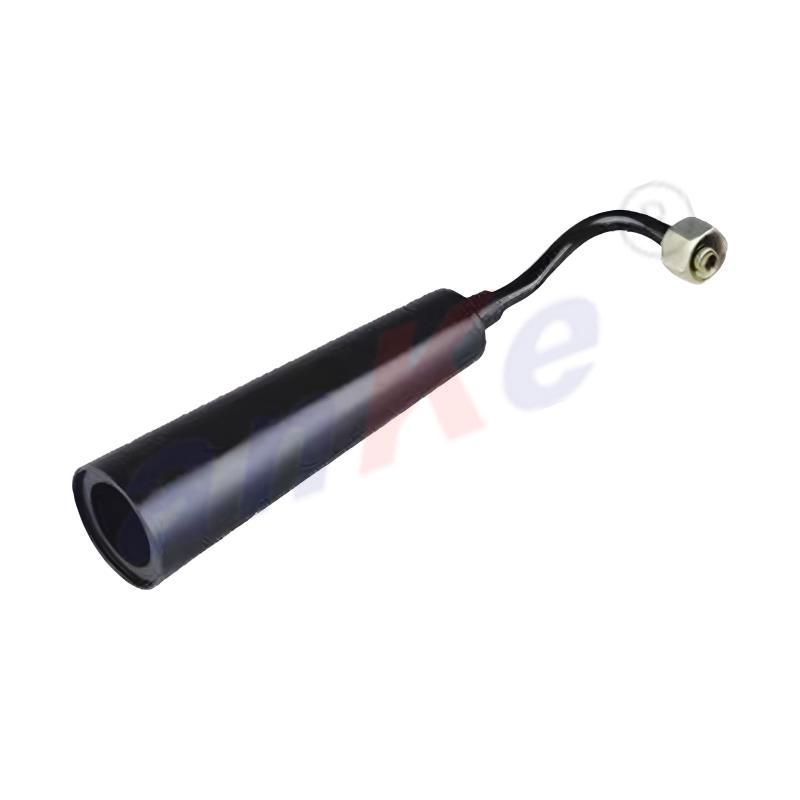

Zamienny róg wylotowy CO2 z kolanem obrotowym, dostosowany do butli 2kg

Metoda ważenia: jedyny sposób sprawdzenia, czy gaśnica CO2 jest pełna

Jedynym niezawodnym sposobem sprawdzenia, czy gaśnica CO2 nadal zawiera znamionową ilość środka, jest jej zważenie. Nie ma potrzeby rozładowywania urządzenia i nie jest potrzebny specjalny miernik. Każda butla CO2 ma na ramieniu stempel z wagą tary. Masa tara to masa pustej butli, łącznie z zaworem, ale bez CO2.

Odczytaj wagę tary ze stempla na ramieniu. Pojawi się jako TARE, TW lub liczba obok jednostki masy.
Zważ całą gaśnicę, łącznie z klaksonem i wężem. W przypadku małych jednostek szybką odpowiedź może dać waga łazienkowa, ale aby uzyskać wynik spełniający wymogi zgodności, należy użyć wagi z podziałką 0,1 kg (0,2 funta).
Od masy całkowitej odejmij wagę tary.
Porównaj wynik z ładunkiem znamionowym wydrukowanym na etykiecie lub wybitym na butli.

Ten sam proces dotyczy a Przenośna gaśnica CO2 o wadze 2kg jak na większą jednostkę. Przykład: na etykiecie widnieje informacja 2 kg CO2, a na ramieniu wybita jest TARE 8,2 kg. Jeśli waga wskazuje 10,1 kg, masa netto agenta wynosi 10,1 - 8,2 = 1,9 kg. Oznacza to 0,1 kg poniżej wartości znamionowej, czyli 5%. Zgodnie ze ścisłą zasadą 5% urządzenie wymaga naładowania; poniżej zasady 10% jest to nadal dopuszczalne. Chodzi o to, aby wiedzieć, która zasada dotyczy Twojej witryny i zanotować numer.

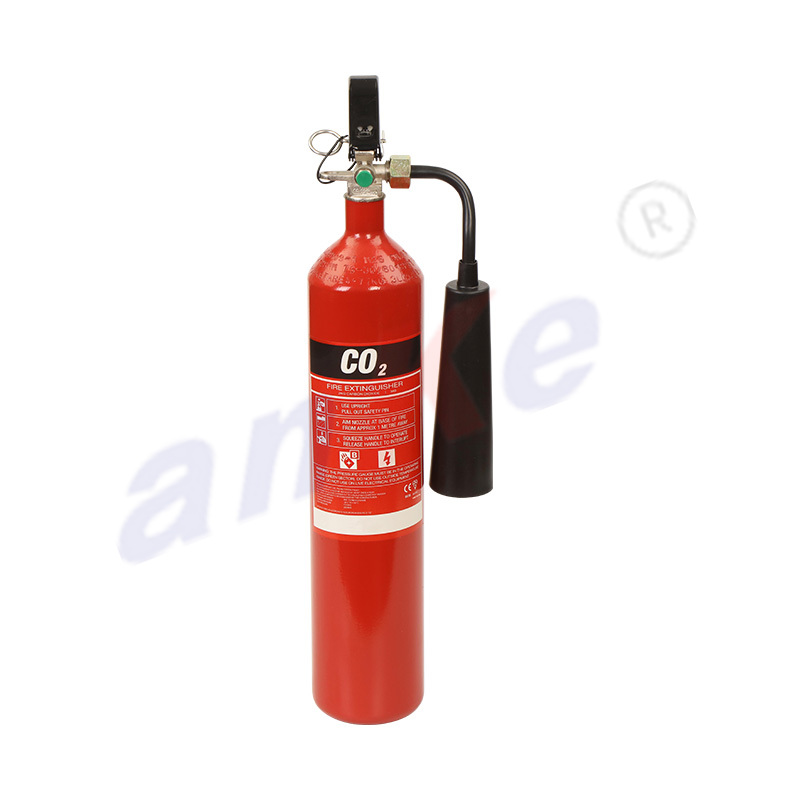

2kg home safety emergency CO2 alloy steel fire extinguisher

Butla CO2 ze stali stopowej o masie 2 kg zastosowana w powyższym przykładzie po obróbce z masą tara

Odczytywanie oznaczeń cylindrów: data produkcji i data testu hydrostatycznego

Wytłoczony wzór na ramieniu cylindra może wyglądać na zagmatwany, ale ma standardowy format. Zwykle zobaczysz specyfikację DOT, taką jak DOT-3AL lub DOT-3AA, numer seryjny, datę produkcji i datę testu hydrostatycznego. Daty zapisuje się zazwyczaj w formacie MM-RRRR. Stempel DOT-3AL 05-2021 oznacza, że cylinder wyprodukowano w maju 2021. Oddzielny stempel HYD 09-2024 oznacza, że cylinder przeszedł próbę hydrostatyczną we wrześniu 2024.

Gaśnice CO2 nie mają ustalonej daty ważności. Wiek stali nie jest czynnikiem decydującym; ostatnia data testu hydrostatycznego to: Ponieważ butle CO2 działają pod wysokim ciśnieniem, DOT 49 CFR część 180 wymaga ponownego testu hydrostatycznego co 5 lat. Jeśli data ostatniego badania jest starsza niż 5 lat, butli nie można ponownie napełnić i nie należy jej używać do czasu ponownego sprawdzenia. Jeśli nie ma czytelnej daty testu, potraktuj urządzenie jako przeterminowane i umów się na profesjonalną ocenę.

Coroczna profesjonalna kontrola i badanie hydrostatyczne

Kontrole miesięczne nigdy nie zastępują corocznej profesjonalnej kontroli. Technik wyjmuje zawór i sprawdza elementy wewnętrzne: gniazdo zaworu, zwalniacz bezpieczeństwa, rurkę tłoczną i uszczelki typu O-ring. Jest to poziom kontroli, który pozwala wykryć małe wewnętrzne wycieki i zużyte części. Zrozumienie wewnętrznych komponentów Zawory gaśnicze CO2 pomaga wyjaśnić, dlaczego coroczna kontrola jest tak szczegółowa. Na przykład zawór, który otwiera się tylko częściowo, może powodować powolny wyciek bez żadnych widocznych oznak zewnętrznych.

Carbon dioxide CO2 extinguisher range with valve assembly

Gama gaśnic CO2 zaprojektowanych z myślą o spójnym osadzeniu zaworów i pozbawionym wycieków wylocie

Oprócz corocznej kontroli konserwacyjnej, co 5 lat cylinder musi zostać poddany próbie hydrostatycznej. W teście hydraulicznym ciśnienie wody znajduje się w cylindrze i mierzy się, czy rozszerza się ona w bezpiecznych granicach. Jeśli wynik testu przejdzie pomyślnie, na ramieniu wybita zostanie data testu i urządzenie będzie można ponownie napełnić. Jeśli to się nie powiedzie, butla jest przeznaczona do utylizacji i należy ją poddać recyklingowi lub wymienić.

Kto może wykonywać te zadania? Miesięczną kontrolę wzrokową i ważenie może przeprowadzić Twój własny personel, pod warunkiem, że jest on przeszkolony w zakresie rozpoznawania problemów. Coroczna konserwacja i 5-letni test hydrostatyczny muszą być wykonywane przez certyfikowaną firmę serwisową sprzętu przeciwpożarowego lub placówkę testową posiadającą licencję DOT. Ta różnica ma znaczenie dla zgodności, ale ma także znaczenie dla bezpieczeństwa.

Co zrobić, jeśli znajdziesz problem

Niektóre ustalenia są drobne, inne oznaczają natychmiastowe problemy serwisowe, a jeszcze inne oznaczają, że gaśnica musi całkowicie opuścić serwis. Skorzystaj z tej ścieżki decyzyjnej.

Uszkodzona lub brakująca plomba: oznaczyć urządzenie, odnotować to w dzienniku kontroli i zlecić potwierdzoną kontrolę.
Wygięty lub brakujący sworzeń zabezpieczający: wycofać urządzenie z eksploatacji i zlecić kontrolę zaworu.
Pęknięty, zablokowany lub brakujący róg wylotowy: wycofaj urządzenie z eksploatacji i wymień klakson przed ponownym użyciem.
Masa netto CO2 poniżej progu doładowania: zaplanuj doładowanie. Nie zakładaj, że lekka butla nadal będzie powodować pełne rozładowanie.
Głębokie wgniecenia, silna korozja, wybrzuszenia, pęknięte spawy lub nieszczelność na zaworze: natychmiast zaprzestań używania urządzenia. Cylinder może wymagać wymiany, a nie naprawy.
Nie używaj gaśnicy, jeśli nie masz pewności, że jest ona bezpieczna. Traktuj wszelkie wątpliwości jako powód do wezwania certyfikowanego technika.

Jeśli konieczna jest wymiana, wybierz komponenty odpowiadające specyfikacji cylindra i zaworu. Wielu właścicieli obiektów uważa za praktyczne trzymanie niewielkich zapasów Części zamienne i akcesoria do gaśnic CO2 pod ręką do szybkiej wymiany. Zawsze sprawdzaj kompatybilność przed wymianą części.

Lista kontrolna kontroli gaśnicy CO2: skrócona instrukcja

Oto sekwencja inspekcji w formie, którą możesz umieścić w pobliżu stacji gaśniczej lub wykorzystać jako pomoc szkoleniową. Miesięczne wiersze należą do zespołu placówki; rzędy roczne i 5-letnie należą do certyfikowanych techników.

Podsumowanie listy kontrolnej kontroli gaśnicy CO2. Comiesięczne kontrole mają charakter wizualny i mogą być przeprowadzane przez personel obiektu; coroczna konserwacja i 5-letnie testy hydrostatyczne wymagają certyfikowanych techników.
Częstotliwość	Co sprawdzić	Jeśli kontrola się nie powiedzie
Miesięcznie	Gaśnica jest widoczna, dostępna i umieszczona na wsporniku.	Oczyść obszar lub przenieś urządzenie.
Miesięcznie	Plomba sabotażowa i kołek zabezpieczający są nienaruszone.	Oznacz urządzenie i zorganizuj certyfikowaną kontrolę.
Miesięcznie	Cylinder nie ma głębokich wgnieceń, korozji, wybrzuszeń ani pęknięć.	Jeśli uszkodzenie jest znaczne, należy wycofać urządzenie z użytku.
Miesięcznie	Wąż i róg tłoczny są wolne od pęknięć i zatorów.	Wymień klakson lub wąż przed następnym użyciem.
Miesięcznie	Masa netto mieści się w tolerancji ładunku znamionowego.	Zaplanuj doładowanie, jeśli utrata masy ciała przekroczy próg.
Rocznie	Certyfikowana kontrola konserwacyjna zaworu, urządzenia zabezpieczającego i uszczelek.	Napraw lub wymień komponenty zgodnie z zaleceniami.
Co 5 lat	Data testu hydrostatycznego jest aktualna zgodnie z DOT 49 CFR część 180.	Zlecić ponowne sprawdzenie cylindra lub go wymienić.

Gaśnica CO2 może służyć niezawodnie przez dziesięciolecia, jeśli będzie poddawana przeglądom zgodnie z harmonogramem i naprawiana przy użyciu właściwych części. Comiesięczna kontrola wizualna i ważenie nie zajmują dużo czasu. Coroczna inspekcja i 5-letni test hydrostatyczny zapewniają legalność i bezpieczeństwo zbiornika ciśnieniowego. Kiedy zrozumiesz, dlaczego gaśnice CO2 różnią się od siebie i jak sprawdzić najważniejsze części, możesz przygotować każdą jednostkę w budynku na moment, w którym będzie naprawdę potrzebna.

Gdzie wymagane są gaśnice CO2 i dlaczego dany środek jest odpowiedni

Nie każde zagrożenie pożarowe wymaga tego samego czynnika, a CO2 ma swoje miejsce w planie przeciwpożarowym budynku z konkretnego powodu: nic nie pozostawia. Po rozproszeniu gazu nie ma już proszku do odsysania ze stojaka serwerowego, nie ma mokrych pozostałości na rękopisie ani nie ma przewodzącej warstwy na stykach elektrycznych pod napięciem. Poniżej znajduje się osiem ustawień, w których ta właściwość staje się prawdziwym wymogiem bezpieczeństwa, a nie czymś, co warto mieć.

Infrastruktura informatyczna

Centra danych i serwerownie

Środek na bazie proszku pokryłby każdą płytkę i złącze w szafie, zamieniając mały pożar w całkowitą stratę sprzętu. CO2 tłumi płomień i odparowuje, nie pozostawiając pozostałości, które mogłyby później spowodować zwarcie płytki drukowanej.

Kuchnie komercyjne

Panele elektryczne w pobliżu linii kuchennych

Gaszenie pożaru w kuchni zwykle koncentruje się na systemach mokrej chemii do samych powierzchni kuchennych, ale panel elektryczny zasilający tę linię wymaga w pobliżu środka nieprzewodzącego, a właśnie to zapewnia jednostka CO2.

Obiekty badawcze

Laboratoria i pomieszczenia czyste

Wrażliwe instrumenty, przechowywanie próbek i kontrolowane środowiska nie tolerują zanieczyszczeń, jakie pozostawiłyby po sobie wyładowania suchych środków chemicznych, co sprawia, że czysty, wolny od pozostałości środek jest standardowym wyborem w przypadku reakcji na pożar w laboratorium.

Morskie

Maszynownie i pomieszczenia maszynowe

Pożary oleju napędowego i przewodów paliwowych w ograniczonej przestrzeni silnika dobrze reagują na środek tłumiący, którego nie trzeba później zmywać z precyzyjnych maszyn, dlatego też CO2 pozostaje powszechny na statkach wyposażonych w stałe systemy zatapiające.

Narzędzia

Pomieszczenia rozdzielnic elektrycznych i transformatorowych

Wszędzie tam, gdzie znajduje się sprzęt pod wysokim napięciem, środek gaśniczy nie może przewodzić prądu z powrotem w stronę operatora. Gaz CO2 nie jest obciążony ładunkiem, co czyni go standardową oceną zagrożenia pożarowego w instalacjach elektrycznych klasy C.

Drukowanie i wydawanie

Pokoje prasowe i obszary przechowywania atramentu

Atramenty rozpuszczalnikowe i elektronika prasy znajdują się blisko siebie na hali produkcyjnej, a wyładunek bez pozostałości pozwala uniknąć zniszczenia papieru lub rolek dociskowych tak, jak zrobiłby to środek proszkowy.

Dziedzictwo kulturowe

Muzea, archiwa i biblioteki

Niezastąpione dokumenty i artefakty nie mogą być narażone na działanie żrącego proszku chemicznego, dlatego pomieszczenia do przechowywania zbiorów są powszechnie wyposażone w jednostki CO2 jako pierwszą linię przenośnego reagowania.

Motoryzacja

Kabiny lakiernicze i obszary natryskiwania

Opary łatwopalnego rozpuszczalnika w kabinie lakierniczej źle łączą się ze środkiem, który może rozproszyć kurz w strumieniu powietrza. Jednostka czystego rozładowania zmniejsza ryzyko wtórnego zanieczyszczenia świeżo pomalowanej powierzchni.

Porównanie CO2 z innymi przenośnymi środkami gaśniczymi

Wybór pomiędzy typami agentów jest łatwiejszy, gdy wspólne opcje są zestawiane obok tego samego zestawu praktycznych pytań. CO2 wygrywa pod względem czystości i bezpieczeństwa elektrycznego, podczas gdy inne środki zapewniają klasę palności, której CO2 nie może dotknąć, więc wybór odpowiedniego urządzenia prawie zawsze zależy od tego, co faktycznie jest przechowywane lub podłączone w pomieszczeniu.

Kryteria	CO2	Suche środki chemiczne (ABC/BC)	Pianka (AFFF)	Mokra substancja chemiczna
Podstawowe klasy pożarowe	B, C	A, B, C	A, B	K, trochę A
Pozostałość po wypisie	Żadne	Drobny proszek na całej powierzchni	Mokry koc piankowy	Mokry, mydlany film
Przewodzący elektrycznie	Nie	Nie when dry, risk if damp	Tak, unikaj sprzętu pod napięciem	Tak, unikaj sprzętu pod napięciem
Ryzyko korozji pobliskiego sprzętu	Niski	Umiarkowane do wysokiego	Umiarkowane	Niski to moderate
Typowy cykl ponownego testu cylindra	5 lat	12 lat	5 lat	5 lat
Najlepsze dopasowanie	Elektronika, laboratoria, pomieszczenia elektryczne	Pokrycie ogólnego przeznaczenia	Wycieki łatwopalnych cieczy, obszary magazynowania	Komercyjne urządzenia kuchenne do gotowania

Klasyfikacje przeciwpożarowe, dla których faktycznie sklasyfikowana jest gaśnica CO2

Etykieta znamionowa gaśnicy CO2 nie jest szczegółem marketingowym; określa dokładnie, które pożary ma kontrolować jednostka. Prawidłowe odczytanie klasyfikacji zapobiega poleganiu na jednostce poza jej rzeczywistymi możliwościami.

Klasa B

Płyny łatwopalne, takie jak rozpuszczalniki, oleje i paliwa. CO2 tłumi powierzchnię, wypierając tlen, co jest skuteczne w przypadku pożarów cieczy gromadzących się lub rozpryskiwanych.

Klasa C

Pożary urządzeń elektrycznych pod napięciem. Nieprzewodzące wyładowanie CO2 sprawia, że jest to standardowy wybór w przypadku paneli, silników i rozdzielnic, których nie można szybko odłączyć od zasilania.

Klasa A (ograniczona)

Zwykłe materiały łatwopalne, takie jak papier, drewno i tkanina. CO2 może gasić płomienie na małych powierzchniach, ale ma niewielkie działanie chłodzące, więc ponowny zapłon stanowi realne ryzyko i nie jest klasyfikowany jako główny środek klasy A.

Brak oceny

Pożary oleju kuchennego (klasa K) i pożary metali palnych (klasa D) wymagają odpowiednio mokrego środka chemicznego lub specjalnego suchego proszku; Jednostka CO2 nie powinna być podstawową reakcją na żaden z nich.

Często zadawane pytania od kierowników obiektów i bezpieczeństwa

Dlaczego gaśnica CO2 nie ma manometru?

CO2 wewnątrz butli znajduje się w postaci cieczy pod własnym ciśnieniem pary, a ciśnienie to pozostaje bliskie wartości początkowej, aż do momentu, gdy butla będzie prawie całkowicie pusta. Pełny odczyt miernika przez 95% żywotności urządzenia dawałby fałszywe poczucie bezpieczeństwa, dlatego zamiast tego stosuje się ważenie butli jako jedyny dokładny sposób pomiaru pozostałego środka.

Czy gaśnicę CO2 można bezpiecznie stosować w małym zamkniętym pomieszczeniu?

CO2 wypiera tlen podczas wydzielania, co jest częścią sposobu, w jaki tłumi ogień, więc duże wyładowanie w małej, słabo wentylowanej przestrzeni może stworzyć zagrożenie dla dróg oddechowych dla wszystkich osób znajdujących się w środku. Standardowe wytyczne mówią o wychodzeniu przez drzwi, jeśli to możliwe, i wietrzeniu pomieszczenia bezpośrednio po tym, przed ponownym wejściem.

Jaka jest różnica pomiędzy cylindrem DOT-3AA i DOT-3AL?

DOT-3AA opisuje bezszwową butlę stalową, podczas gdy DOT-3AL opisuje bezszwową butlę aluminiową, a obie są przystosowane do tej samej klasy pracy pod wysokim ciśnieniem zgodnie z DOT 49 CFR część 180. Wybór materiału wpływa głównie na masę i zachowanie korozyjne, a nie na okres ponownego testowania, który w obu przypadkach wynosi 5 lat.

Czy personel obiektu może samodzielnie napełnić gaśnicę CO2?

Napełnianie wymaga precyzyjnego sprzętu ważącego, zasilania CO2 i przeszkolenia w zakresie montażu zaworów, dlatego prace związane z napełnianiem są wykonywane przez certyfikowaną firmę serwisową sprzętu przeciwpożarowego, a nie własny personel. Odpowiedzialność wewnętrzna kończy się na comiesięcznej kontroli wizualnej i przejściu ważenia opisanym wcześniej w tym przewodniku.

Co się stanie, jeśli cylinder nie przejdzie testu hydrostatycznego?

Butla, która nie przejdzie testu ciśnieniowego wody, zostaje na miejscu odrzucona przez placówkę testującą i w żadnym wypadku nie może być ponownie napełniona ani przywrócona do użytku. Jedynym rozwiązaniem jest wymiana cylindra na nowy, opatrzony świeżą pieczęcią producenta i datą testu.

Czy gaśnice CO2 tracą ważność w ustalonym terminie?

Na opakowaniu nie ma ustalonej daty ważności, takiej jaka może znajdować się na produkcie spożywczym; o tym, czy może on pozostać w eksploatacji, decyduje data ostatniego testu hydrostatycznego w odniesieniu do cyklu 5-letniego, połączona z pozytywnym protokołem miesięcznych i rocznych przeglądów.

Czy odczyt cięższy niż oczekiwano kiedykolwiek stanowi problem?

Odczyt nadwagi jest rzadki, ale może wskazywać na wilgoć lub ciała obce uwięzione wewnątrz zespołu zaworu, co należy zgłosić certyfikowanemu technikowi, a nie zakładać, że oznacza to dodatkową ochronę, ponieważ może wskazywać na usterkę, a nie korzyść.

Dlaczego niektóre obiekty wybierają kołowe jednostki CO2 zamiast ręcznych?

Większe obszary ryzyka, takie jak pomieszczenia generatorów lub pola rozdzielnic przemysłowych, często wymagają dłuższego czasu rozładowania i większego zasięgu, niż jest w stanie zapewnić ręczna butla, dlatego do pokrycia tak dużego obszaru z jednej pozycji zaleca się jednostkę kołową z większym ładunkiem CO2.

Opcje konfiguracji dostępne na naszej linii produkcyjnej

Obiekty rzadko potrzebują tylko jednego rozmiaru gaśnicy lub sposobu montażu, a określenie nieprawidłowej konfiguracji zwykle pojawia się dopiero po instalacji, gdy na miejscu pojawia się niewłaściwy wspornik lub niewłaściwy sygnał dźwiękowy. Budujemy jednostki CO2 i ich akcesoria w ramach konfigurowalnego asortymentu, dzięki czemu każde zamówienie można dopasować do planu lokalizacji przed wysyłką.

Pojemność cylindra

Butle ręczne o masie od 2 kg do 7 kg nadają się do większości pomieszczeń wewnętrznych, natomiast jednostki kołowe o masie do 45 kg zapewniają zasięg w większych przestrzeniach przemysłowych i morskich.

Materiał i wykończenie cylindra

Butle ze stali stopowej lub aluminium są dostępne z wykończeniem malowanym, malowanym proszkowo lub polerowanym, aby dopasować je do warunków ekspozycji w pomieszczeniach, na zewnątrz lub w środowisku morskim.

Zespół zaworu i klaksonu

Rogi z obrotowym wygięciem, rogi stałe i wydłużone węże tłoczne można sparować z typem zaworu określonym w normie zakładowej.

Opcje montażu i szafki

W przypadku jednostek instalowanych na zewnątrz lub w odsłoniętych obszarach przemysłowych dostępne są wsporniki ścienne, uchwyty do pojazdów i szafki odporne na warunki atmosferyczne.

Etykietowanie i język

Etykiety z instrukcjami, przywieszki kontrolne i oznaczenia znamionowe mogą być produkowane w języku i układzie wymaganym dla rynku docelowego.

Zestawy części zamiennych

Dopasowane zestawy sygnalizatorów, agrafek, uszczelek sabotażowych i elementów zaworów można spakować razem, dzięki czemu zespoły zakładowe będą mogły uzupełnić zapasy bez konieczności zamawiania każdej części osobno.

Jak każdy cylinder jest sprawdzany przed opuszczeniem fabryki

Butla CO2 to przede wszystkim naczynie ciśnieniowe, dlatego weryfikacja odbywa się na każdym etapie produkcji, a nie tylko na końcu. Poniższa sekwencja odzwierciedla kolejność, w jakiej jednostka faktycznie porusza się na linii.

Kontrola surowca i spoin

Półfabrykat stalowy lub aluminiowy oraz, w stosownych przypadkach, szwy spawalnicze są sprawdzane pod kątem specyfikacji materiałowych i wymiarowych przed ukończeniem płaszcza butli.

Próba ciśnienia hydrostatycznego

Każda butla przed napełnieniem jest poddawana próbie ciśnieniowej wodą, co potwierdza jej trwałość i regenerację w granicach rozszerzalności wymaganych dla jej oceny DOT.

Test momentu obrotowego zaworu i szczelności

Zespół zaworu jest dokręcany zgodnie ze specyfikacją i sprawdzany pod kątem wycieków na połączeniach gwintowanych, zanim butla zostanie zatwierdzona do napełniania.

Wypełnij kalibrację ciężaru

Masę ładunku CO2 sprawdza się w stosunku do znamionowego napełnienia na skalibrowanej skali, a znak tary sprawdza się pod kątem czytelności przed nałożeniem oznaczeń na ramionach.

Ostateczna kontrola funkcjonalna i wizualna

Gotowe urządzenie jest sprawdzane pod kątem prawidłowego osadzenia sworzni, umiejscowienia plomby, prawidłowego dopasowania rogu lub węża oraz czystości i czytelności etykiet przed zapakowaniem.

Tworzenie procedury prowadzenia rejestrów wokół harmonogramu inspekcji

Pojedyncza inspekcja jest na tyle użyteczna, na ile pozostawiona po niej dokumentacja. Placówki, które konsekwentnie przestrzegają przepisów, zwykle traktują prowadzenie dokumentacji jako część samej inspekcji, a nie oddzielne zadanie papierkowe wykonywane później. Poniższe praktyki wykraczają poza comiesięczną listę kontrolną opisaną wcześniej w tym przewodniku.

Dołącz opatrzoną datą przywieszkę kontrolną do każdej jednostki i parafuj ją przy każdym miesięcznym przeglądzie, aby luki w harmonogramie były widoczne na pierwszy rzut oka.

Prowadź bieżący rejestr odczytów masy netto na jednostkę, ponieważ stopniowa tendencja spadkowa w ciągu kilku miesięcy może oznaczać powolny wyciek, zanim od razu zakończy się niepowodzeniem kontroli.

Śledź daty testów hydrostatycznych w kalendarzu odrębnym od rutynowej konserwacji, ponieważ przekroczenie 5-letniego okresu powoduje wycofanie butli z eksploatacji niezależnie od jej stanu fizycznego.

Przechowuj niewielki zapas plomb zabezpieczających, agrafek i sygnałów dźwiękowych, aby drobne usterki można było naprawić tego samego dnia, zamiast pozostawiać urządzenie wyłączone z eksploatacji.

Okresowo odświeżaj szkolenie personelu na miesięcznej liście kontrolnej, szczególnie po każdej zmianie personelu w zespole ds. bezpieczeństwa lub obiektu.

Planuj budżety na wymianę cylindrów wokół cyklu ponownego testu, zamiast reagować na nieudany test hydrauliczny, ponieważ planowana wymiana jest tańsza niż zakup awaryjny.

Glosariusz terminów używanych na oznaczeniach i etykietach butli CO2

Termin	Znaczenie
Waga tary	Masa pustej butli i zaworu, wybita na ramieniu, stanowi podstawę metody ważenia.
DOT-3AA / DOT-3AL	Znaczki specyfikacji identyfikujące butlę wysokociśnieniową ze stali bez szwu (3AA) lub aluminium bez szwu (3AL) zgodnie z DOT 49 CFR część 180.
Próba hydrostatyczna	Test ciśnienia wody przeprowadzany co 5 lat na butlach CO2 w celu potwierdzenia, że zbiornik nadal rozszerza się w bezpiecznych granicach.
Prężność pary	Samoczynnie wytworzone ciśnienie ciekłego CO2 wewnątrz butli, które pozostaje w dużej mierze stałe niezależnie od ilości pozostałego środka.
Róg wyładowczy	Dysza w kształcie lejka na końcu węża, która kieruje i rozpręża gaz CO2 opuszczający butlę.
Rurka syfonowa	Wewnętrzna rurka, która zasysa ciekły CO2 z dna butli do zaworu podczas rozładowywania jednostki.
Agrafka	Trzpień, który blokuje dźwignię spustową w miejscu, aż do celowego pociągnięcia, zapobiegając przypadkowemu rozładowaniu.
Uszczelka sabotażowa	Plastikowa lub druciana przewiązka przez agrafkę, która na pierwszy rzut oka pokazuje, czy urządzenie było obsługiwane lub obsługiwane od czasu ostatniej kontroli.
Klasa B / Class C	Klasyfikacja ogniowa dla cieczy łatwopalnych (B) i sprzętu elektrycznego pod napięciem (C), czyli dwóch kategorii, dla których przede wszystkim oceniana jest gaśnica CO2.

Jeśli określasz jednostki CO2, zamienne klaksony lub zespoły zaworów dla nowego zakładu, nasz zespół może dopasować rozmiar butli, styl montażu i oznakowanie do wymogów zgodności obowiązujących w Twoim obiekcie przed wysyłką zamówienia.
